хонинговальная машина (tube honing)

Тел: +86 13812228944

Совет немедленно

Будучи профессиональным производителем хонинговальных станков, мы изучаем SUNNE, GEHRING и разрабатываем наши машины и инструменты. Теперь мы можем поставлять машины серии DWH для замены машин серии SUNNEN HTH или HTC, наши машины DWH имеют хорошую точность обработки, с экономичными ценами.
Мы продали серии DWH в течение 10 лет, эти машины помогают нам получить самый большой рынок Китая, в эти годы несколько стран используют наши машины. ,
мы представляем нашим клиентам отличные горизонтально-хонинговальные станки для абразивной обработки глубоких отверстий. Оснащенная сервоприводом для подачи бруска и уникальным сенсорным экраном данная хонинговальная машина проста в управлении и имеет превосходные рабочие характеристики, обеспечивая точность размеров и высокое качество обработки.

Станок может обрабатывать глубокие отверстия с диаметром от 25 до 1000 мм, и является отличным выбором для обработки различных цилиндров, в том числе гидравлических, и нефтегазового оборудования. Более того, наша профессиональная команда R&D инженеров может предоставить надежные и комплексные решение по хонингованию шасси самолетов, втулок блока цилиндров, больших гидроцилиндров и т.д..

Технические параметры

ПоказателиDWH-2000SDWH-3000SDWH-4000SDWH-6000SDWH-8000SDWH-10000S
Максимальная длина хода (мм)2000300040006000800010000
Диапазон диаметра обрабатываемых отверстий (мм)25-100020-100025-100025-100025-100025-1000
Объем бака охлаждения (л)300300300500500500
Длина оборудования (мм)6200820010200147001870022700
Ширина оборудования (мм)120012001200150015001500
Высота оборудования (мм)150015001500150015001500
Вес (кг)220026003000420050005800

Усовершенствованная конфигурация

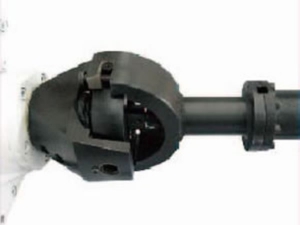

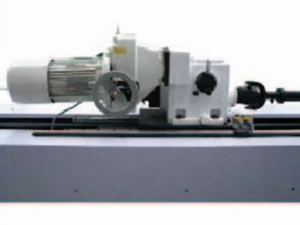

1. Система шпинделя
Наш горизонтально-хонинговальный станок оснащен электродвигателем вращения шпинделя с переменной скоростью. Данный двигатель немецкого производства идет трехскоростной коробкой передач, с помощью которой осуществляется регулировка скорости вращения шпинделя. Тормозное устройство позволяет избежать появления царапин на стенках отверстия в конце процесса хонингования. В то же время процессы измерения диаметра отверстия и замены хонинговальных головок стали намного легче и удобнее.

2. Поршневой двигатель
В машину для хонингования глубоких отверстий устанавливаются поршневой двигатель, а также высококачественный серводвигатель американского производства. Через соединяющую цепь он приводит в движение шпиндельную бабку для выполнения возвратно-поступательных движений. Длину перемещения можно регулировать в соответствии с длиной заготовки. В зависимости от точности хонингования на обоих концах заготовки можно осуществлять остановку и короткий ход.

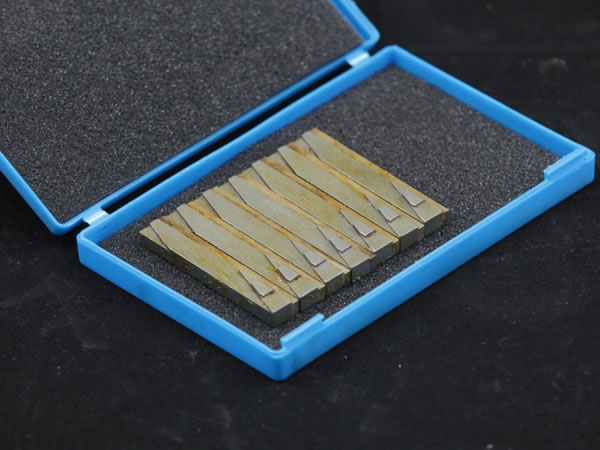

3. Система подачи бруска
Данный станок оснащен специальной системой подачей бруска, которая состоит из серводвигателя и зубчатых реек. Высокая точность работы двигателя позволяет контролировать точность подачи. Зубчатая рейка с функцией самоблокировки может эффективно исправить внутреннее отверстие и восстановить точность его размеров, что позволяет сократить потребление энергии.

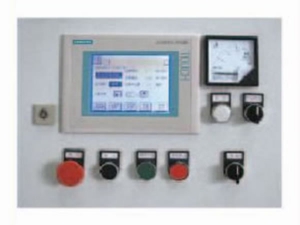

4. Сенсорный монитор
Горизонтально-хонинговальный станок из siemens оснащен сенсорным монитором, который делает управление намного проще. Меню установки и управления в автоматическом/ручном режиме отображаются на экране, а также данные о рабочем состоянии каждого механизма, такие как давление хонинговальной головки, время хонингования и скорость хода. Шпиндель с датчиком силы отображает неровности стенок отверстия, позволяя операторам корректировать параметры процесса в любое время.

Диапазон работ
1. Диаметр
Стандартный хонинговальный станок: 25-450 мм;
Хонинговальный станок в специальном исполнении: 1000 мм;

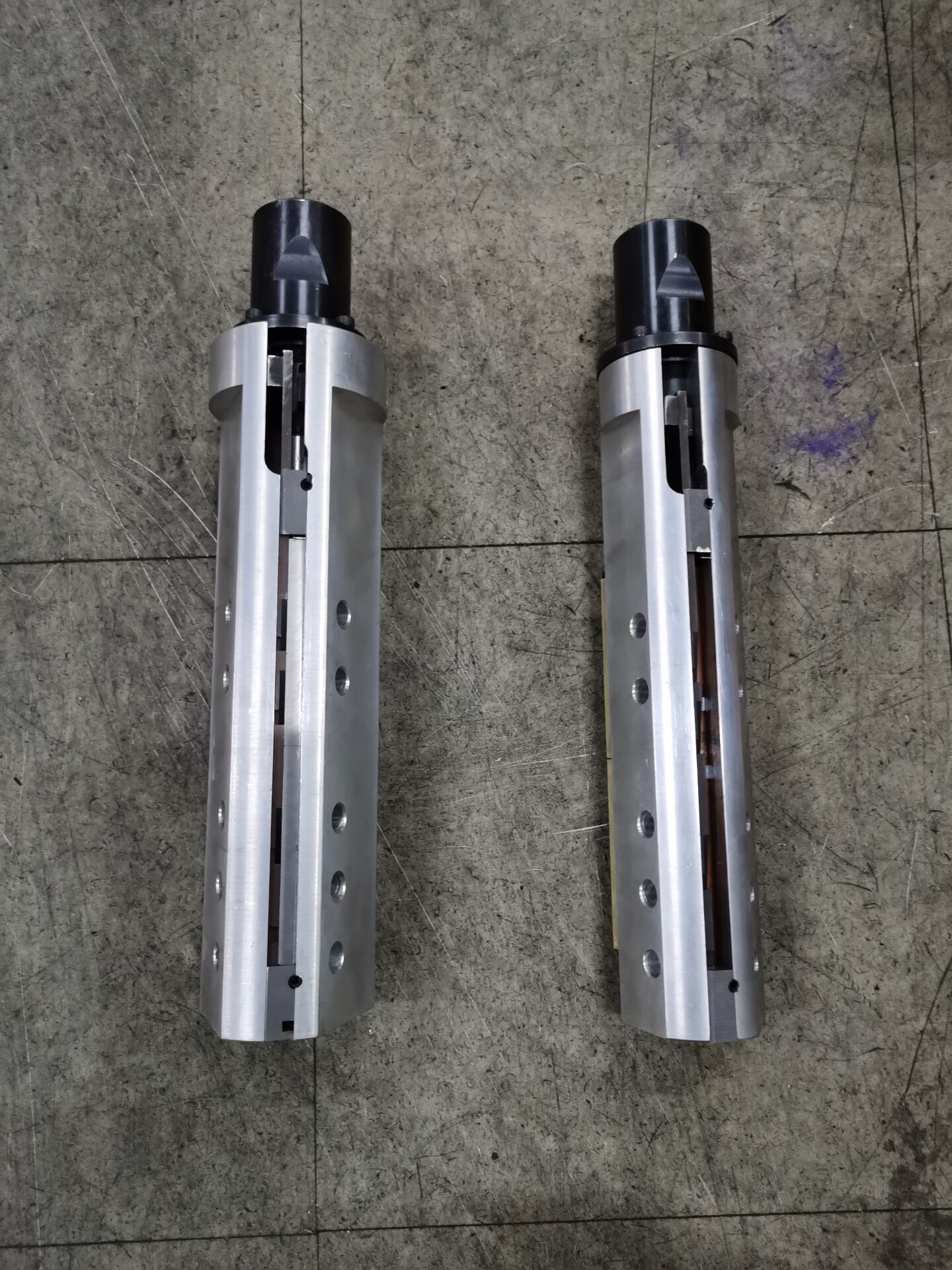

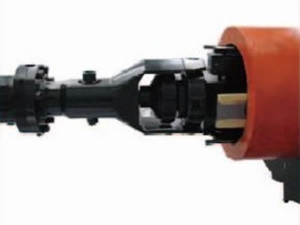

Хонинговальная головка: 25-1000 мм;

2. Длина
Стандартная: 2 м, 3 м, 4 м, 6 м, 8 м;
Специальная:10 м (максимум);

    1. Система возвратно-поступательных движений
      1. Мощность движения:4.2 кВт;
      2. Скорость хода: 1-40 м/мин;
      3. Регулируемая, функция короткого хода;

    2. Система электроуправления
      1. ПЛК Siemens S7;

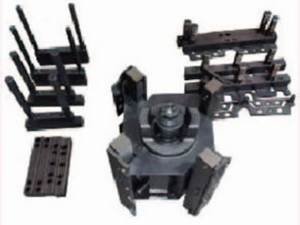

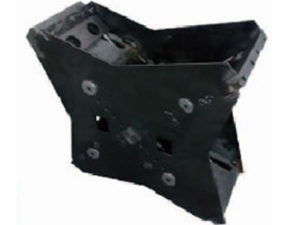

    3. Прижимы изделия
      1. V-образные прижимы (для стандартных станков), максимальный наружный диаметр: 550 мм;
      2. Способ прижима: цепной;

    4. Главный шпиндель
      1. Мощность двигателя: 5.5 кВт;
      2. Скорость шпинделя: 10-350 об/мин;
      3. Трехскоростное механическое переключение передач, тормозная колодка;

    5. Система подачи
      1. Автоматическая подача бруска;
      2. Различные режимы нагрузки: допустимая нагрузка, безопасная нагрузка, аварийная нагрузка и нагрузка при взрывобезопасном (безыскровом) шлифовании;

    6. Основные требования
      1. Питание: 380В, 50 Гц, трехфазное;
      2. Источник воздуха: 0.6 МПа;
      Система охлаждения
      1. Для стандартных станков: бак охлаждения: 300 л, магнитный сепаратор;
      2. Для специальных станков: масляный охладитель, ленточно-барабанный ленточный сепаратор (дополнительно).

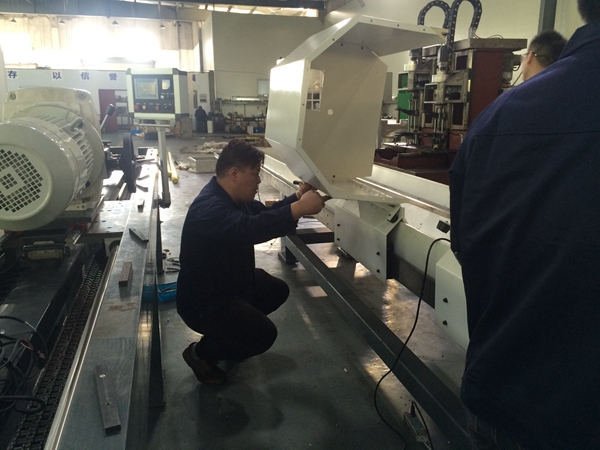

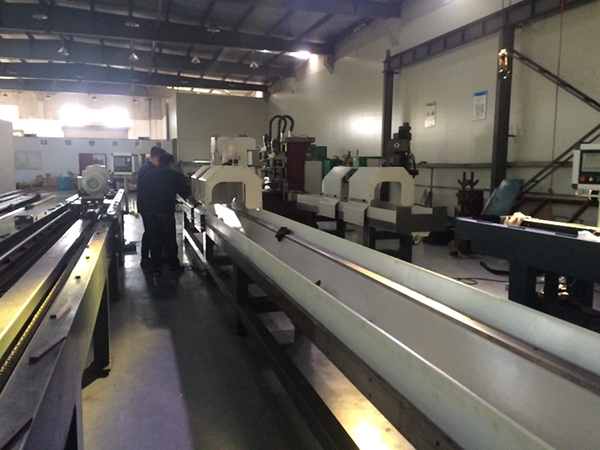

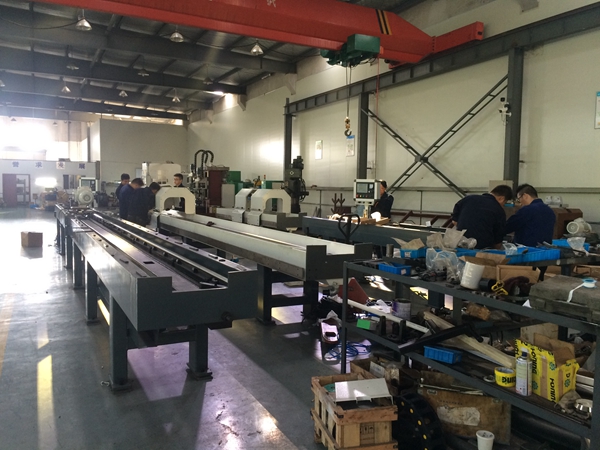

На этой неделе(октября ) ---сделать два комплекта DWH MACHINES

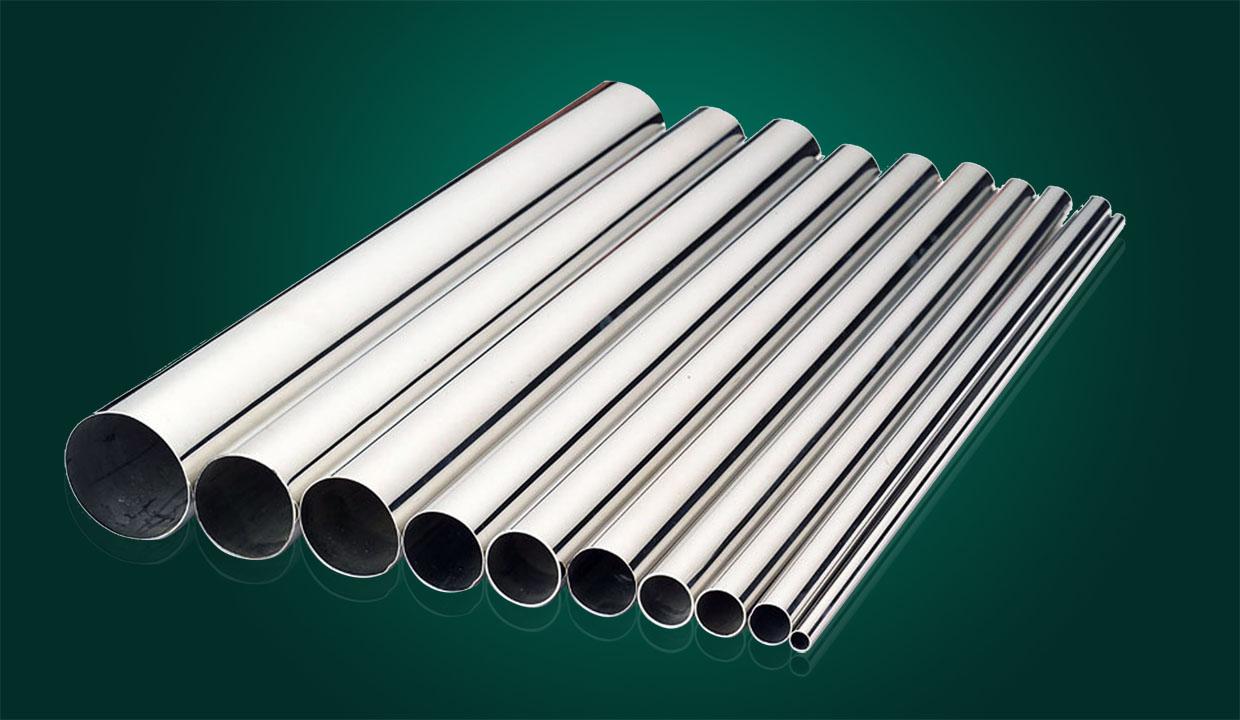

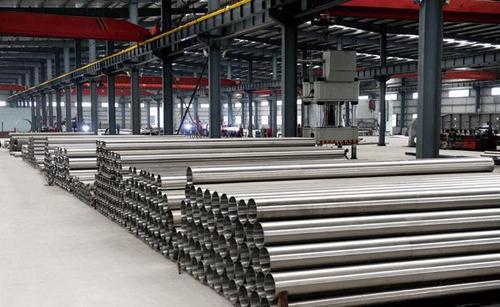

ОТЛИЧНЫЕ ТРУБЫ
