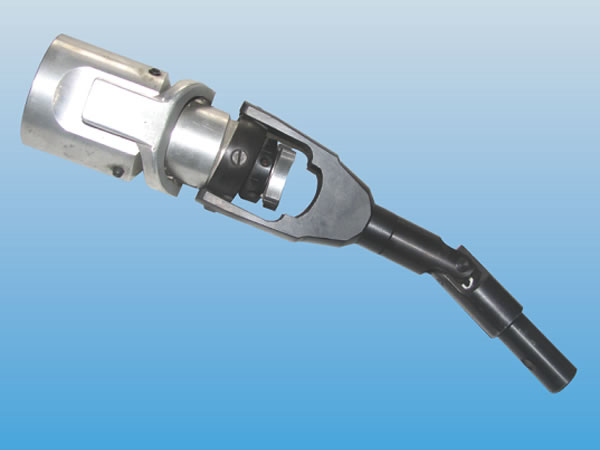

Хонинговальная головка (инструмент с ручной регулировкой и шарниром)

Тел: +86 13701974047

Данная хонинговальная головка – это ручной инструмент, который состоит из самой хонинговальной головки, колодки для брусков, адаптера и удлинительного стержня. Представленная в 5 моделях хонинговальная головка для ручного хонингования имеет широкий диапазон обработки. Она может применяться с различного рода оборудованием, включая ручные дрели, радиально-сверлильные станки, токарные станки и другие станки общего назначения. Помимо превосходной эффективности обработки наши хоны позволяют снизить стоимость станка. Для получения более подробной информации о хонинговальных головках с ручной регулировкой и шарниром не стесняйтесь обращаться к нам.

Технические параметры

Диаметр обрабатываемого отверстия	Модель хонинговальной головки
31.8-47.8	SNJ-10
43.5-51.5	SN-75
50.1-66	JN-95
64-178	AN-112
64-310	ANR-275

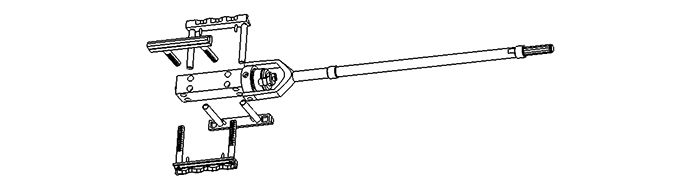

Структура

Примечание
1. Благодаря тому, что данный инструмент может быть оснащен различными колодками для брусков, он имеет более широкий диапазон применения. При необходимости Вам только потребуется заменить хонинговальные бруски.
2. Для хонинговальной головки данной серии доступно несколько видов удлинительных стержней, каждый из которых предназначен для обработки отверстий определенной длины.
3. Специально разработанный адаптер может быть соединен с электродрелью с такими же характеристиками. Вы можете заказать адаптеры, изготовленные в соответствии с Вашими требованиями. Хонинговальная головка также может быть соединена с радиально-сверлильными и другими станками.

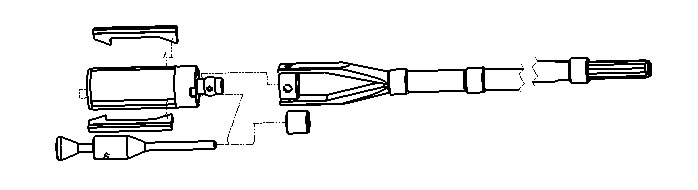

AN-112

Диаметр заготовки (мм)	Модель хонинговальной головки	Модель осёлка, направляющего башмака и держателя	Модель выдвижной штанги	Модель адаптера
64-98	AN-112	G25	AN-241, длина 305 мм AN-242, длина 610 мм AN-244, длина 1220 мм Диаметр∮16 мм	Длина AN-26A: 79.5 мм. Длина стороны шестигранника: 12.7 мм.
69-98	AN-112	M27
89-140	AN-112	N37
102-154	AN-112	W47
112-178	AN-112	Y57

Примечания
1. Для хонингования заготовок диаметром 64-178 мм необходимо использовать несколько держателей одновременно. Помните о необходимости своевременного ремонта поврежденных держателей.
2. Выдвижные штанги применяются для обработки особо длинных заготовок.
3. Стандартные адаптеры могут быть присоединены к ручной дрели. Адаптеры специальной конструкции могут применяться в радиально-сверлильных и токарных станках. Свяжитесь с нами напрямую, и мы поможем Вам выбрать правильную модель.

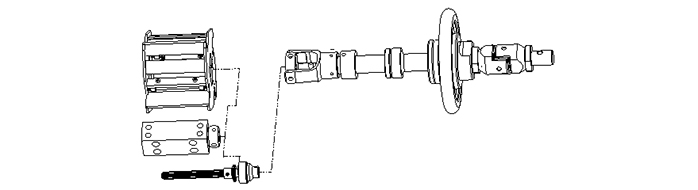

ANR-275

Диаметр заготовки (мм)	Штурвал-адаптер 50.8	Модель хонинговальной головки	Модель осёлка, направляющего башмака и держателя	Модель выдвижной штанги	Адаптер	Примечания
64-98	SDJT50.8	MPS-H70	HNG25	01SE-50.8-150 13. 01SE-50.8-200 14. 01SE-50.8-300 15. 01SE-50.8-400 16. 01SE-50.8-500 17.	Свяжитесь с нами напрямую, и мы поможем Вам выбрать оптимальную модель адаптера в соответствии с параметрами имеющегося оборудования.	нет
87-110			MPS-M2085			нет
110-150			MPS-M2110			нет
150-190			KMPSH70-150
190-250			KMPSH70-190
250-310			KMPSH70-250

Примечания:
1. Для хонингования заготовок диаметром 64-310 мм необходимо использовать несколько держателей одновременно. Помните о необходимости своевременного ремонта поврежденных держателей.
2. Выдвижные штанги применяются для обработки особо длинных заготовок.
3. Адаптеры специальной конструкции могут применяться в радиально-сверлильных станках. Адаптеры могут быть выполнены с конусом Морзе №3, №4, №5 и т.д. и применяться в других станках вертикального типа. Свяжитесь с нами напрямую, и мы поможем Вам выбрать правильную модель.
